产品名称：三菱变频器维修
产品型号：三菱E540
三菱变频器维修--佳鸿威维修可维修三菱FR-A700系列、FR-F700系列、FR-E700 系列、FR-D700系列等三菱变频器维修，佳鸿威维修三菱变频器常见故障：无显示,缺相,过流,过压,欠压,过热,过载,接地,参数错误,有显示无输出,模块损坏等；维修请您拨打维修服务热线0755-28916839、13640994287，我们有专业的客服人员快速响应您的需求。
详细说明
三菱变频器维修
故障现象：开机运行显示OC报警
故障分析：三菱变频器故障现象OC 引起的原因主要有以下可能:
(1) 驱动电路老化 由于较长年限的使用，必然导致元器件的老化，从而引起驱动波形发生畸变，输出电压也就 不稳定了，所以经常一运行就出现 OC 报警。
(2) IPM 模块的损坏也会引起 OC 报警 D700 系列的三菱变频器使用的功率模块不仅含有过流，欠压等检测电路，而且还包含有放大驱动 电路，所以不管是检测电路的损坏，驱动电路的损坏, 以及大功率晶体管的损坏都有可能引 起 OC 报警。
(3) 无显示故障的原因则多数是由于开关电源厚膜的损坏引起的。
(4) ERR 故障是一个欠压故障， 通常是由于电压检测回路电阻或连线出现问题而导致故障的 产生，而不是实际输入电压真的出现欠电压。F700 系列的 OC 故障多数是由于驱动电路的 损坏而引起的， 它的驱动电路采用了一块陶瓷封装的厚膜电路， 这给维修带来了一定的困难， 其厚膜电路主要是基于一块驱动光耦而设计的电路。
(5) 此外我们还会碰到一些 LV 故障，欠压故障的出现也多半由于母线检测电路出现了故障， 三菱变频器也为此设计了一块用于检测电压和电流的厚膜电路。 开关电源脉冲变压器的损坏 也是 F700 系列变频器的一个常见故障，由于开关电源输出负载的短路，或母线电压的突变 而导致脉冲变压器初，次级绕组的损坏。
故障修复：拆机后发现电源基板的部分电压正常，经过检查发现驱动电路有一路输出不正常，拆下光耦后检查发现已坏，经测IGBT模块正常，在更换上述配件后故障消除。
佳鸿威维修可维修三菱FR-A700系列、FR-F700系列、FR-E700 系列、FR-D700系列等三菱变频器维修，佳鸿威维修三菱变频器常见故障：无显示,缺相,过流,过压,欠压,过热,过载,接地,参数错误,有显示无输出,模块损坏等；
佳鸿威维修服务热线：0755-2891683913640994287肖先生

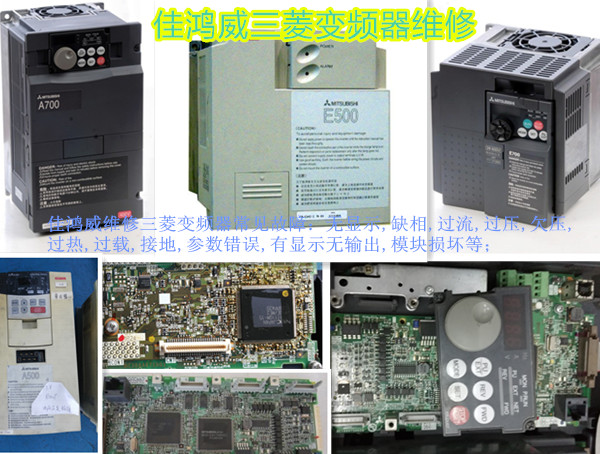

现场维修图片
三菱变频器常见故障代码及排除
E.UVT故障 欠压保护。故障描述：如果变频器的电源电压下降，控制回路可能不能发挥正常功能。或引起电机的转矩不足，发热的增加。为此，当电源电压下降到300V以下时，停止变频器输出。如果P，P1之间没有短路片，则欠压保护功能动作。
故障排除：根据故障的解释，发生故障有2个地方。第一：当主回路电源电压下降到300V一下，或者是P,P1之间没有短接，导致变频器内部直流母线电压低，显示UVT故障。第二：当变频器内部直流母线电压正常，但是检测回路损坏，也会显示UVT故障。该直流电压检测是以直接降压方式采样后，进入光耦隔离，后进入CPU处理。在维修时候会发现该光耦经常会损坏，更换光耦就可以修复。
E.GF故障输出侧接地故障过电流保护。故障描述：当变频器的输出侧（负荷侧）发生接地，流过接地电流时，变频器停止输出。
故障排除：根据故障的解释，发生故障点主要在2方面。
第一：输出电机侧对地短路，当有电流输出时候，变频器检测到三相电流之和不为零，变频器停止输出，显示接地故障。
第二：变频器内部电流检测故障。该电流检测线路是经过霍尔检测及采样后，进入控制卡处理。维修只要将先检测霍尔元件，如果霍尔元件是好的情况下，可以先更换控制卡，就基本上可以解决问题。
E.OC1,OC2，OC3故障 加速、恒速、减速中过电流故障。故障描述：当在加速、恒速、减速过程中，当变频器输出电流超过额定电流的200%时，保护回路动作，停止变频器输出。
故障排除：
第一：负载是否发生急剧变化，或者是负载太重。
第二：输出是否短路，包括电机侧有没有短路，如果电机侧没有短路，那么变频器输出是否短路？
第三：变频器内部硬件故障，包括电流检测，IGBT模块，驱动线路损坏等。出现这些问题就要逐步的排除，首先要检测IGBT模块，后测试驱动线路，然后再检测电流检测部分线路。这些就是维修中经常要遇到的问题。
E6，E7故障CPU故障 故障描述：如果内置CPU周围回路的算术运算在预定时间内没有结束，变频器自检判断异常，变频器停止输出。
故障排除：出现此类故障先检测控制卡和电源卡之间的连接线是否牢固。如果连接线没有问题的话，那么就是可能是1、电源卡上集成电路1302 H02损坏.2、电源卡上隔离光耦损坏以及CPU损坏。出现此类故障CPU损坏的几率比较大。
E.LF故障 输出欠相保护，故障描述：当变频器输出侧(负荷侧)三相(U，V，W)中有一相断开时，变频器停止输出。
故障排除：
1、检测电机侧接线是否正常，如果正常就是变频器的问题。
2、变频器缺相，检查变频器输出电压是否平衡。如果输出电压平衡，那么就是电流检测出现问题。检查霍尔元件以及输出状态检测线路。就可以找到问题。
佳鸿威维修服务热线：0755-2891683913640994287肖先生
