三菱A800、F740、E540变频器维修
发布者:深圳市佳鸿威科技有限公司  发布时间:2018-08-04

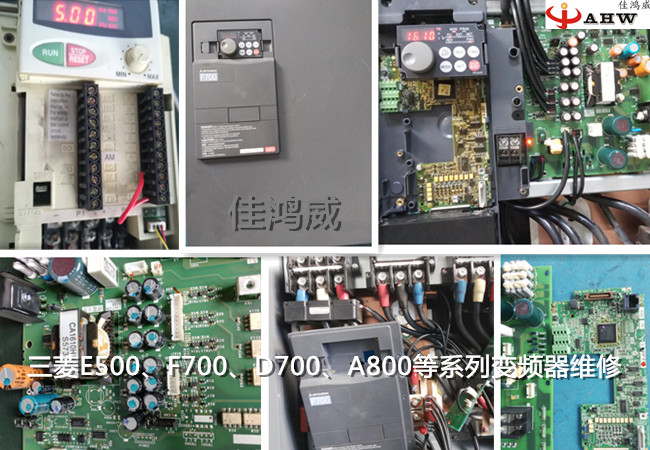

三菱A800、F740、E540变频器维修
故障现象:开机运行显示OC报警
故障分析:三菱变频器故障现象OC 引起的原因主要有以下可能:
(1) 驱动电路老化 由于较长年限的使用,必然导致元器件的老化,从而引起驱动波形发生畸变,输出电压也就 不稳定了,所以经常一运行就出现 OC 报警。
(2) IPM 模块的损坏也会引起 OC 报警 D700 系列的三菱变频器使用的功率模块不仅含有过流,欠压等检测电路,而且还包含有放大驱动 电路,所以不管是检测电路的损坏,驱动电路的损坏, 以及大功率晶体管的损坏都有可能引 起 OC 报警。
(3) 无显示故障的原因则多数是由于开关电源厚膜的损坏引起的。
(4) ERR 故障是一个欠压故障, 通常是由于电压检测回路电阻或连线出现问题而导致故障的 产生,而不是实际输入电压真的出现欠电压。F700 系列的 OC 故障多数是由于驱动电路的 损坏而引起的, 它的驱动电路采用了一块陶瓷封装的厚膜电路, 这给维修带来了一定的困难, 其厚膜电路主要是基于一块驱动光耦而设计的电路。
(5) 此外我们还会碰到一些 LV 故障,欠压故障的出现也多半由于母线检测电路出现了故障, 三菱变频器也为此设计了一块用于检测电压和电流的厚膜电路。 开关电源脉冲变压器的损坏 也是 F700 系列变频器的一个常见故障,由于开关电源输出负载的短路,或母线电压的突变 而导致脉冲变压器初,次级绕组的损坏
故障修复:拆机后发现电源基板的部分电压正常,经过检查发现驱动电路有一路输出不正常,拆下光耦后检查发现已坏,经测IGBT模块正常,在更换上述配件后故障消除。
三菱变频器常见故障代码及排除
E.UVT故障 欠压保护
故障描述:如果
变频器的电源电压下降,控制回路可能不能发挥正常功能。或引起电机的转矩不足,发热的增加。为此,当电源电压下降到300V以下时,停止变频器输出。如果P,P1之间没有短路片,则欠压保护功能动作。
故障排除:根据故障的解释,发生故障有2个地方。
第一:当主回路电源电压下降到300V一下,或者是P,P1之间没有短接,导致变频器内部
直流母线电压低,显示UVT故障。
第二:当变频器内部直流母线电压正常,但是检测回路损坏,也会显示UVT故障。该直流电压检测是以直接降压方式采样后,进入光耦隔离,后进入CPU处理。在维修时候会发现该光耦经常会损坏,更换
光耦就可以修复。
E.GF故障输出侧接地故障过电流保护
故障描述:当变频器的输出侧(负荷侧)发生接地,流过接地电流时,变频器停止输出。
故障排除:根据故障的解释,发生故障点主要在2方面。
第一:输出电机侧对地短路,当有电流输出时候,变频器检测到三相电流之和不为零,变频器停止输出,显示接地故障。
第二:变频器内部电流检测故障。该电流检测线路是经过霍尔检测及采样后,进入控制卡处理。维修只要将先检测霍尔元件,如果霍尔元件是好的情况下,可以先更换控制卡,就基本上可以解决问题。
E.OC1,OC2,OC3故障 加速、恒速、减速中过电流故障。
故障描述:当在加速、恒速、减速过程中,当
变频器输出电流超过额定电流的200%时,保护回路动作,停止变频器输出。
故障排除:
第一:负载是否发生急剧变化,或者是负载太重。
第二:输出是否短路,包括电机侧有没有短路,如果电机侧没有短路,那么变频器输出是否短路?
第三:变频器内部硬件故障,包括电流检测,IGBT模块,驱动线路损坏等。出现这些问题就要逐步的排除,首先要检测IGBT模块,后测试驱动线路,然后再检测电流检测部分线路。这些就是维修中经常要遇到的问题。
E6,E7故障CPU故障
故障描述:如果内置CPU周围回路的算术运算在预定时间内没有结束,变频器自检判断异常,变频器停止输出。
故障排除:出现此类故障先检测控制卡和电源卡之间的连接线是否牢固。如果连接线没有问题的话,那么就是可能是
1、电源卡上集成电路1302 H02损坏.
2、电源卡上
隔离光耦损坏以及CPU损坏。出现此类故障CPU损坏的几率比较大。
E.LF故障  输出欠相保护
故障描述:当变频器输出侧(负荷侧)三相(U,V,W)中有一相断开时,变频器停止输出。
故障排除:
1、检测电机侧接线是否正常,如果正常就是变频器的问题。
2、变频器缺相,检查变频器输出电压是否平衡。如果输出电压平衡,那么就是电流检测出现问题。检查霍尔元件以及输出状态检测线路。就可以找到问题。
